Bei der Planung und Ausführung einer Solar-Aufdach-Anlage können Lüftungsrohre aller Art und Dimensionen ein Problem darstellen. Diese Rohre verhindern, dass eine Anlage vollflächig montiert werden kann. Spart man die Rohre aus, bringt die Anlage um die fehlende Fläche weniger Stromleistung und die Optik der Solaranlage leidet unter den entstehenden Lücken.
Schneidet man die Rohre einfach ab und legt die Solarpanelen darüber, hat man keine Kontrolle über den Luftaustritt und es besteht die Gefahr von unbemerktem Wassereintritt.

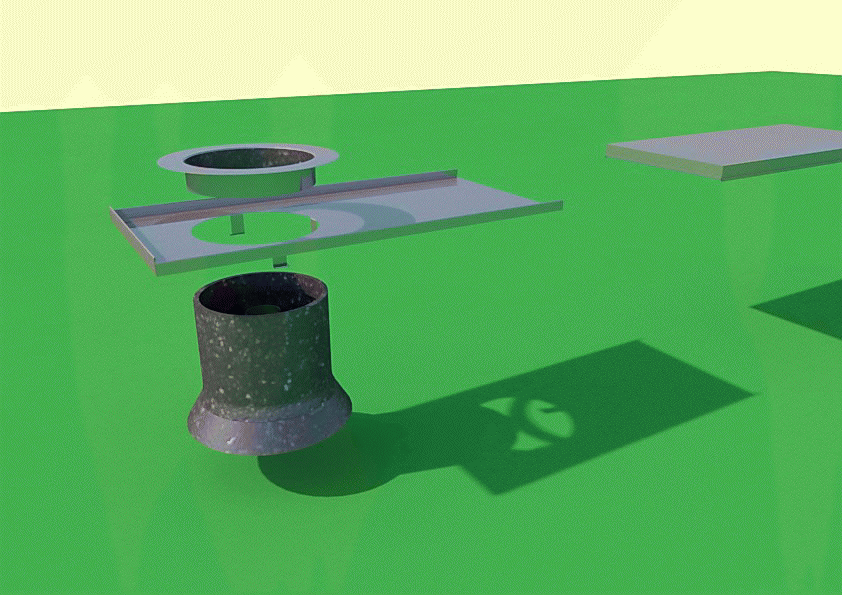

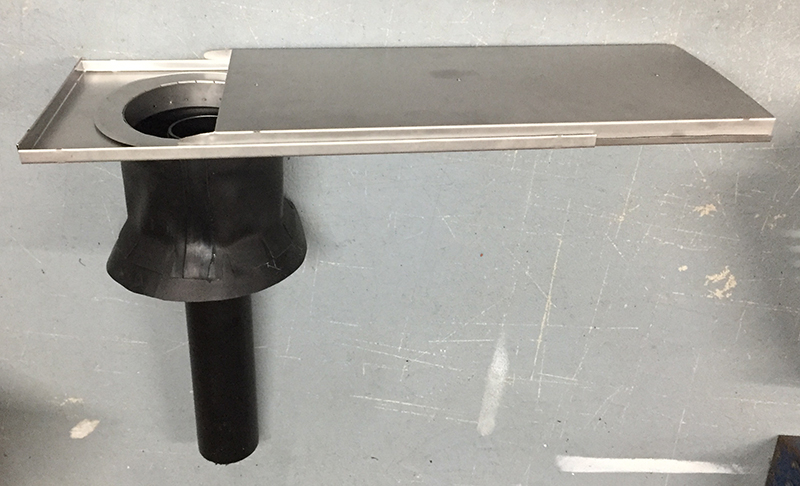

„gräppiflex“ ist ein flexibles, auf alle Dachneigungen und gängigen Rohrquerschnitte anpassbares Übergangselement, das ein steildachdurchdringendes Rohr und einen querschnittgerechten, anschliessenden Kanal miteinander verbindet.
„gräppiflex“ kann eingesetzt werden, wenn über der wasserführenden Schicht des Steildaches ein bestehendes Rohr unter knappen Platzverhältnissen verlegt und gleichzeitig der Querschnitt von rund auf rechteckig angepasst werden muss.
Der Kanal kann unter den zu verlegenden Solarzellen an eine beliebige Aussenseite oder zur First gezogen werden.
Die starren Teile des „gräppiflex“ werden aus Chromnickelstahl gefertigt, die dehnbaren Teile aus EPDM-Kautschuk.
Die Montage erfordert keine berufsspezifischen Werkzeuge und kann vom Solarbauer, Bauspengler oder Sanitärinstallateur durchgeführt werden.
Das Übergangsstück und der Kanal in sich sind schraubenlos, die Befestigung erfolgt mit den handelsüblichen Montagesystemen von Solarpanelen.
Das Grundpaket umfasst folgende Komponenten und kostet CHF 342.00 zuzüglich Porto und Mehrwertsteuer:
Der Kanal kann beliebig verlängert werden. Entweder lässt man den Haus-Spengler die Kanalverlängerung nach Mass herstellen, oder man bestellt die Erweiterungen gleich mit.
Zum Bestellen der Kanalverlängerung geben Sie bitte das Mass von Mitte Dunstrohr bis Ende Kanal (ca. 5 cm über den letzten Modulrand) an.
Ob der Kanal seitlich oder nach oben weggeführt wird, hängt von der Unterkonstruktion ihrer Pv-Anlage ab.
In der pdf-Anleitung finden Sie mehr Informationen dazu.
Gerne informieren wir Sie auch telefonisch.
Der Preis pro Meter ist CHF 48.00 exkl. MwSt und Porto. Im Preis inbegriffen sind Steckverbinder und Befestigungs-Briden.
gräppiflex wurde für Dunstrohre mit Durchmesser 56 mm bis 120 mm (stufenlos) und für Dachschrägen bis 50 Grad konzipiert.
gräppiflex
Lukas Gräppi
Lattigweg 10
3700 Spiez
m 076 372 30 06
e-mail: solar@graeppiflex.ch
